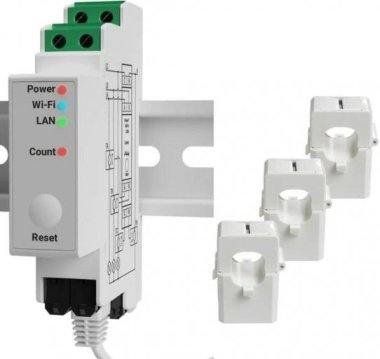

Chytré měření průtoku elektřiny 3x 120A

Pokročilý modul chytrého měření, který Vám umožní přenos informací o spotřebě nebo výrobě elektrické energie do řídícího Cloudu, dokonce v reálném čase (průběhový on-line stream dat)

• komunikace s řídícím Cloudem LAN nebo Wi-Fi
• třífázové měření průtoku oběma směry
• 3x externí měřící cívky pro snímání průtoku
• až do 120A na každou fázi (82.8 kW celkem)
• bez nutnosti externího napájecího zdroje
• montáž na standardní DIN lištu v rozvaděči

Důležité upozornění:

Instalaci měřících a spínacích modulů musí provádět v souladu s platnou ČSN osoba odborně způsobilá elektro dle nařízení vlády č. 194/2022 Sb.

Proudový transformátor: 3 x 120A součástí balení
Velikost (VxŠxH): 94x19x69 ±0,5 mm
Hmotnost: 62 ±1 g
Montáž: DIN lišta
Maximální točivý moment šroubových svorek: 0,4 Nm / 4,43 lbin
Průřez vodiče: 0,5 až 2,5 mm2 / 20 až 14 AWG (pevná, lanková a šňůrková oka)
Délka odizolovaného vodiče: 6 až 7 mm
Materiál skořepiny: plast
Barva: bílá
Okolní teplota: -20 °C až 40 °C
Vlhkost: 30 % až 70 % RH
Max. nadmořská výška: 2000 m
Napětí zdroje AC: 110 – 240 V, 50/60 Hz
Spotřeba energie: < 3 W
Snímač teploty: Ano
Voltmetry (RMS pro každou fázi): 100 – 260 V
Přesnost voltmetru: ±1 %
Ampérmetry (RMS přes CT pro každou fázi a neutrál): 0 – 120 A
Přesnost ampérmetrů: ±1 % (2–120 A), ±2 % (1–2 A), ±5 % (0–1 A)
Měřič výkonu a energie: aktivní a zdánlivý výkon; Aktivní a zdánlivá energie; účiník;
Základní aktivní a základní reaktivní energie
Uchovávání naměřených údajů: nejméně 60 dní s 1 minutovým rozlišením údajů
Export dat: CSV pro zaznamenané hodnoty PQ, export formátu JSON prostřednictvím RPC
RF pásmo: 2401 – 2495 MHz
Max. RF výkon: <20 dbm
Protokol Wi-Fi: 802.11 b/g/n
Dosah Wi-Fi: až 30 m v interiéru a 50 m venku (v závislosti na místních podmínkách)
CPU: ESP32-D0WDQ6
Flash: 16 MB
MQTT: Ano
